OK1VBR pro MeshCore CZ, v.1, 2026

Uzly na místech kde vysílají v blízkosti TX s ERP desítek W (BTS s LTE) a kW (DVB-T, rozhlas) vyzářeného výkonu vyžadují zvláštní přístup k designu a striktní dodržování několika zásad:

• Radio s MPPT i AKU stínit, a svůj usecase podřídit fyzice
• Akceptací praktické konvenční magie vf pole a přijmutím zákonů ohma, kirchhoffa, maxwella a dalších čarodějů si ušetříte bolest
• Přiměřeně povaze rušení bránit zavlečení nežádoucího rf po neošetřeném napájení (solar, externí aku)
• Jiné koaxy - zvážit zda stojí za problémy osazovat BT a GPS (jinak min jaderka na ocásky antén bt/gps)
• SAW filtr umístit co nejblíž prostupu do krabičky
• Zbavit se všech propojek a redukcí co lze nahradit zkratším custom pigtailem
• Koax ideálně naladit a vyplatí se aby vedení nebylo v rezonanci s lokálním TX co má x kW)
• Anténa pro LoRa něco úzkopásmového, elektricky uzavřeného (dipol, quad…)
• Zvláštní případ jsou datové linky (problematika isol propojů 232/422 pro bridge mezi dvěma radii co spojují dva presety) a ethernety k malinám observerů botů apod

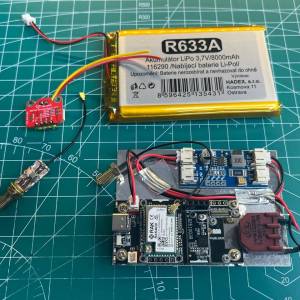

Léty ověřené (Meshtastic a následně Meshcore) komponenty na hardcore repeater jsou:

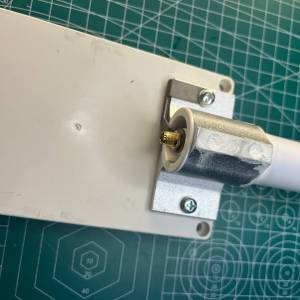

• Anténa pro LoRa Mikrotik rulezz. Anténa je základ
• Polykrystal solar z hadexu 12V/10W. Musí to nabíjet i v zimě a až tu budou běhat zombie a tak
• WAGO svorky a licny do dutinek. Starý triky starých elektrikářů platí
• AKU LiPo 3.6V 8Ah. Musí to vydržet měsíc s rezervou bez sluníčka
• MPPT 12V CN3791. Interní řízení nabíjeni na RAKu není ideální
• INA229 proudový senzor na I2C - není nutný, ale hodí se když milujete grafy
• BME680 enviroment senzor na I2C - není nutný, ale zvyšuje krutopřísnost nodu

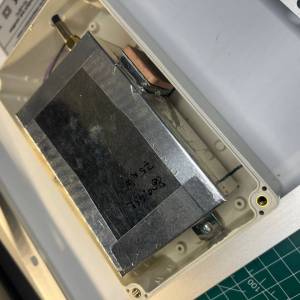

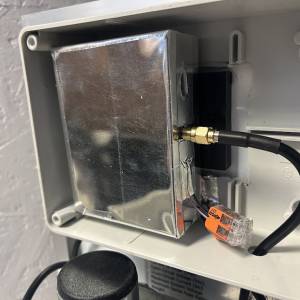

• Materiál na krabičky - železný pocínovaný plech 0.2 - 0.4mm

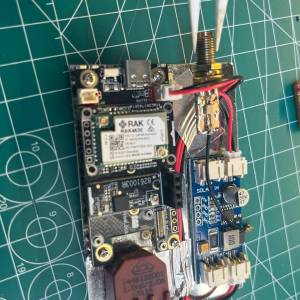

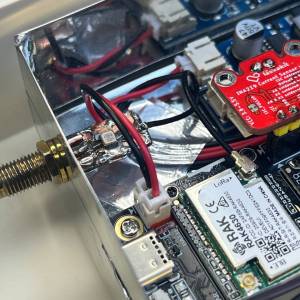

• Modul + radio s cpu - RAK19007 a RAK4631
• Filtr SAW - podle prasečího ocásku interní/externí.
• Interní filtr je bastl, cílem bylo mít to v jedné univerzální krabce co je na všech nodech s minimem konektorů a redukcí

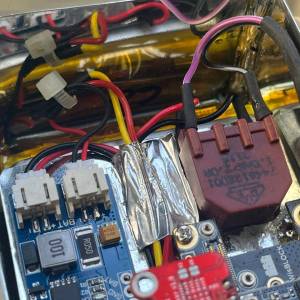

• Tlumivka - důležitá extrémně podceňovaná věc - 2x cca 1mH co snese 1A - nachytaný napětí z blízkého vysílače uvnitř krabičky co má od něj chránit nechceš
• Na lepení čirá gelová 3M páska pro automotive
• Na fixovaní drátů a víčka krabičky hliníková páska na lepení vzduchotechniky
• Kaptonová páska a voskovaná nit na svazky pro AeroSpace detailisty jako opt-in

Základní kroky v postupu bastlení:

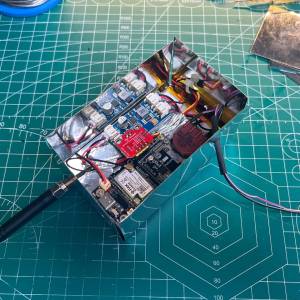

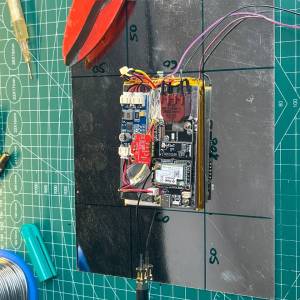

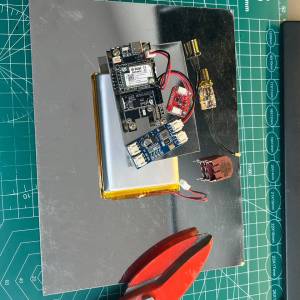

• Z plechu vystřihnout základní desku velikosti AKU, na ní připájet distančky pro raka a gelovou oboustrannou páskou nalepit mppt s tlumivkou

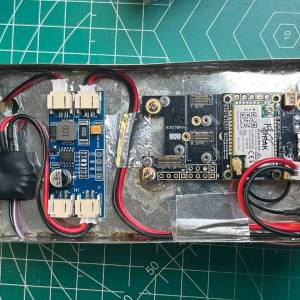

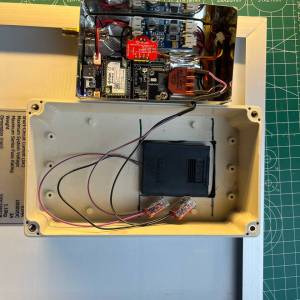

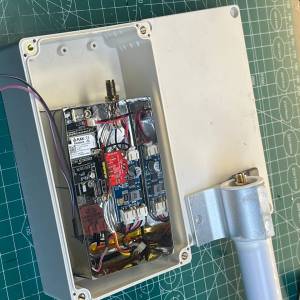

• Když jsou namyšlený detaily a přidělaný komponenty, tak vydrátovat, svazky zafixovat a přiměřeně krátit ať to má náznak formy

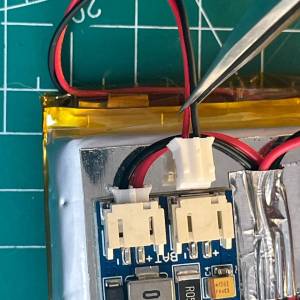

• Pozor na polaritu v propojkách od RAK a MPPT

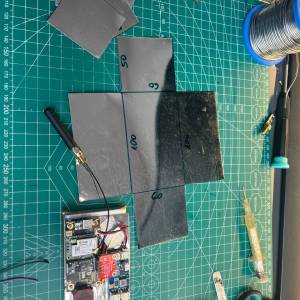

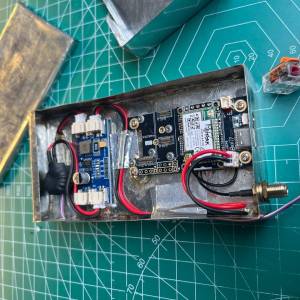

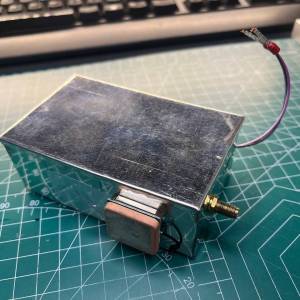

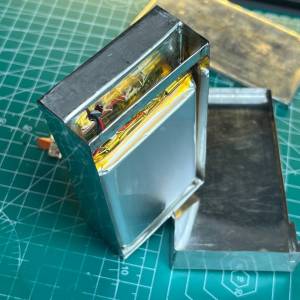

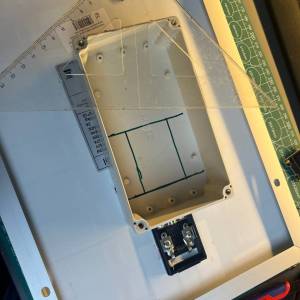

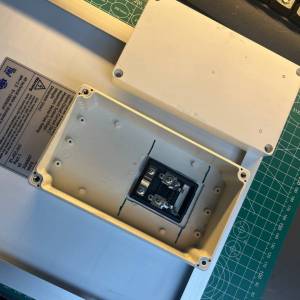

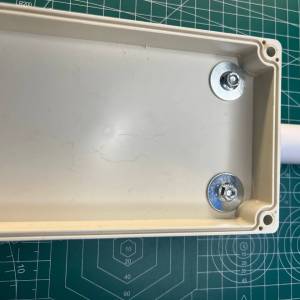

• Pak naměřit krabičku, vystřihnout, vyvrtat a dopilovat otvory pro usb reset a ext.vedení, naohýbat, osadit, vyzkoušet, rozebrat, sletovat krabičku, osadit, vyzkoušet…

Střípky ze souboru zkušeností 4 generací uzlu CUKR_WEST a LIPNIK – hardware issue:

• Teče do toho a kondenzuje voda, nefunguje to - cool plast bedna s cool průchodkama na tbeamu esp s čupr anténou - všechno vyhodit, špatně skoro všechno
• Funguje to tak strašně že skoro vůbec – antény vyměněny za mikrotik, šedivky > /dev/null
• Slyší to občas, je to hluchý – dodělaný tlumivky a saw, první verze stíněných krabiček
• Není to slyšet – vadný prasečí ocásek, vadný saw, vadný SMA na supr čupr novým koaxu
• Chcípá to – vrácen 3791 za interní solar mngmt RAKa, výměna aku 3Ah na 8Ah
• Resetuje se to – odpojení bluetooth ant.

OK1KQH.DVORACEK
závodní QTH, 3kW na 144MHz a HF možná i víc. Zatím je tam krátce a bez filtru, je tam čisto. Během závodů ale všechny zajímá co se bude dít.

CUKR_WEST a CUKR_EAST

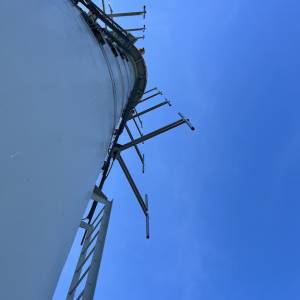

cca 4-6m nad nodem je vysílač ČRo 75kW na 100.7

LIPNIK
LTE metr od nodu. Začátky s ESP Tbeamem zpětně způsobují radost a pláč najednou.

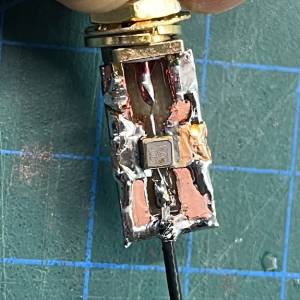

Interní SAW na prasečí ocásek:

Kapesní nod do města a kopce je rušení. Trochu to pomůže, ale bez pořádné antény je to spíš ku škodě, protože nod není slyšen. Slyší, ale nedovolá se (malá ant, malá účinost, ztráty na SAW).
Modulek je testovací králík, nevhodný do produkce.

Galerie:
