Ukázky repeaterů

Níže jsou praktické ukázky repeaterů včetně seznamu objednaného materiálu a jeho ceny. U 3D tisku je 0,- Kč (předpokládá se, že stavitel má k dispozici 3D tiskárnu a nebo kamaráda s 3D tiskárnou). Jedná se pouze o možnosti, každý si může svůj repeater udělat podle svého a komunita jako autor těchto ukázek nenese odpovědnost za případné poškození nebo škody vzniklé jejich realizací. Stavět vlastní repeater by měl člověk znalý dané problematiky, elektronicky vzdělaný a mechanicky zručný. Při neopatrném / neodborném zacházení s bateriemi může dojít k jejich vzplanutí!

Low-cost LiPo verze (s 3D tiskárnou):

Fire hazard: 3/5

Komponenta	Odkaz	Cena
Baterie 8000mAh	hadex.cz	270,-
MPPT 6V	hadex.cz	96,-
Solarní nabíječka 1S Li-ion baterií SDBK03TA CN3158 5V	laskakit.cz	68,-
Anténa Gizont	laskakit.cz	188,-
Pigtail U.FL - SMA Female	laskakit.cz	28,-
Krabička Tvojí Mámy (doporučeno tisknout v PETG)	printables.com	0,-
Deska pro xiao do krabičky (doporučeno tisknout v PETG)	printables.com	0,-
XIAO nRF52840 + Wio SX1262 kit (Meshtastic)	seeedstudio.com	342,- (16.35USD postovne + clo)
Solární panel 6V 500mA	gme.cz	179,-
Ochrana nabíjení pod 0C (5A-Metal-NO, 0C)	aliexpress.com	88,-
Ochrana nabíjení nad 45C (5A-Metal-NC, 45C)	aliexpress.com	43,-
Celkem		1302,-

Low-cost LiFePO4 verze

Fire hazard: 2/5

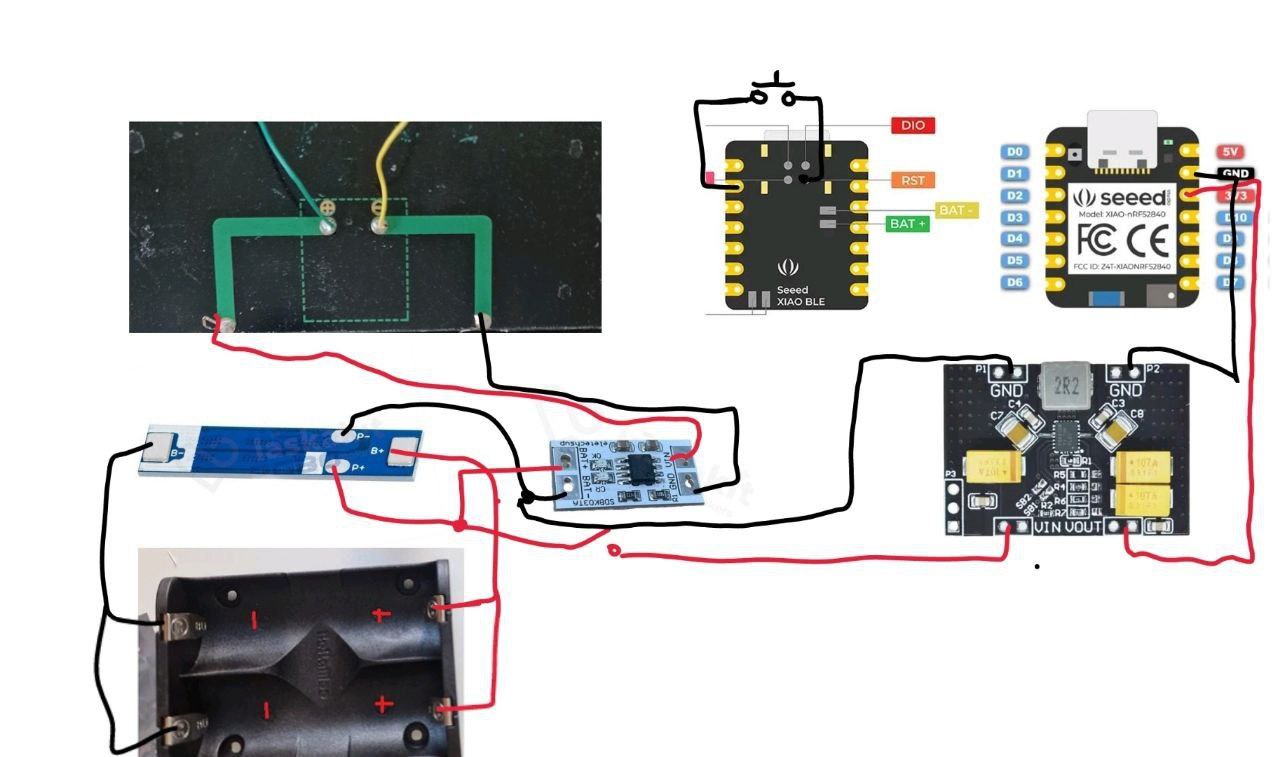

Nákres zapojení:

Komponenta	Odkaz	Cena
LiFePO4 baterie 26650 CBAK 3600 mAh 2ks	hezkyden.cz	2×85,- = 170,-
Pouzdro na baterie 26650 (DPS)	hezkyden.cz	50,-
Ochrana LiFePO4 baterie 1S, 12A (BMS)	laskakit.cz	38,-
Posuvný přepínač	laskakit.cz	4,-
Schottky dioda 1N5822 (40 V / 3 A)	hadex.cz	3,-
Anténa Gizont	laskakit.cz	188,-
Pigtail U.FL - SMA Female	laskakit.cz	28,-
Vodotěsná prodyšná ventilační zátka	laskakit.cz	16,-
Plastová krabička bez vývodek	emas.cz	105,-
XIAO nRF52840 + Wio SX1262 kit (Meshtastic)	seeedstudio.com	342,- (16.35USD postovne + clo)
Měnič napětí 3.3V (verze 3.3V)	aliexpress.com	58,-
Solární panel 6V 700mA	gme.cz	239,-
Celkem		1241,-

Peníze nejsou problém a chci to nejlepší

+ Bez bastlení
+ LTO baterie
+ Podpoříte tvůrce z Česka
- Stojí to pár peněz

Fire hazard: 1/5

Komponenta	Odkaz	Cena
Kompletní node s LTO baterkama	lectronz.com	3867,-
Mikrotik Omni 868MHz	heureka.cz	993,-
Celkem		4860,-
